Новый ряд станков 5-й серии от фирмы HOLZMA
Компания «Фаэтон» представляет новую линейку станков 5-й серии от немецкой фирмы HOLZMA, которая имеет одну важную отличительную особенность: уже используемая в предыдущей серии стабильность и конструкционная долговечность получили в новой генерации станков еще больший масштаб.
Высокий темп обработки и новые технологии являются кульминационными моментами. Этому служит модульная конструкция станков с дополнительным оснащением, не оставляющая никаких открытых вопросов. Правильное решение для всех производств, которые за короткое время перерабатывают большое количество материала, производят серийно или форматируют плиты больших размеров.

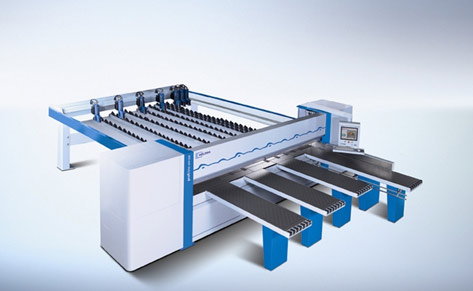

5-я серия охватит первоначально три отдельных форматно-раскроечных станка HPP 530, HPP 550 и HPP 570, а также соответствующие HPL модели с тяжелым столом подачи для автоматической загрузки. Выступ пильного диска достигает высоты в зависимости от модели от 130 до 170 мм. Эти форматно-раскроечные станки уже в базовом исполнении отвечают самым высоким требованиям. Это делает их в своем классе номером 1 во всем, что касается требований по производительности, скорости, точности и гибкости.
Базовое оснащение
Что у многих форматно-раскроечных станков является только дополнительным оснащением, стандартно включено у станков 5-й серии в базовое оснащение. Это также относится к абсолютно новым решениям как для пильной каретки, выполненной из минерального литья, так и для подрезного агрегата, управляемого с помощью оптической камеры.
Пильная каретка
Мощность и скорость станков 5-й серии предъявляют особенные требования к производительности пильной каретки. Поэтому фирма HOLZMA разработала для нее много нового. Результатом явилось: максимально точный ход, прецизионность и сниженное энергопотребление. Новое решение охраняется патентом на разработанную технологию, а также новый принцип привода, точные линейные направляющие и лазерный детектор с собственной системой струйной воздушной очистки.

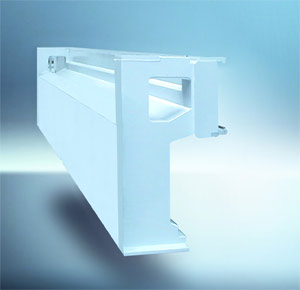

Заявленная для патента пильная каретка из минерального литья
Чем быстрее работает станок, тем выше вибрации и шумовое давление. Для этого HOLZMA сконструировала пильную каретку 5-й серии станков из минерального литья. Результат: экстремально тихий и стабильный ход каретки без вибраций, что также позитивно влияет на точность распила. К тому же снижены производственные затраты благодаря меньшему износу и увеличенному сроку службы. Преимущества на лицо:
· Очень стабильный и еще более точный раскрой
· Сниженный износ пильных дисков при увеличенной долговечности до 30 процентов и экономия на затратах по содержанию.
· Полностью обновленная конструкция пильной каретки позволяет установить рабочий стол на комфортабельную для оператора высоту.
Заявленная на патент новинка: управляемый с помощью оптической камеры подрезной агрегат
Регулировка пильного диска прежде была ручной работой - достаточно продолжительной и при этом еще с возможными ошибками по качеству настройки. С новой системой этого не происходит. Для установки основной и подрезной пилы требуется однократное тестирование на плите запуск программы. Все остальное работает автоматически. При этом главная и подрезная пилы последовательно выпиливает паз в тестовой плите. После этого оптическая камера, установленная на пильной каретке, сканирует поверхность паза, определяет подстройки и контролирует результат. В зависимости от этого, подрезной агрегат автоматически настраивается с помощью линейной измерительной системы, работающей с высоким разрешением. Все изменения отражаются на экране монитора в управлении CADmatic.
Автоматическая система установки пильного диска является революционной и имеет четкие преимущества:
· Отпадает необходимость в ручной настройке, что снижает человеческий фактор и экономит время и деньги
· Тестовые распилы контролируются с помощью оптической камеры, не требующей ухода и нечувствительной к воздействию пыли
· Для оптимального результата измерений оптическая камера самостоятельно выбирает цветовое освещение и время выдержки.
· Юстировка продолжается редко более, чем одна минута.
· Результат: автоматическая установка с высочайшей точностью.
· Камера стандартно включена в станки моделей 550 и 570, опционально поддерживается у модели 530
Прижимная балка с новой геометрией
· Массивная из стали
· Самое короткое время цикла с помощью динамической пневматики
· Улучшенная аспирация в результате пониженного воздушного сопротивления.
Инновативность, заключающаяся в установке внутренних щеток в проемы для зажимных цанг, что снижает их износ и уменьшает попадание пыли:
· С Clip-принципом для быстрой и простой смены щеток
· Пыль без завихрений и по самому кратчайшему пути удаляется также с помощью углового упора Новая технология микро-шипа: Проемы для зажимных цанг плотно герметизированы, но при необходимости легко открываются. Это дополнительно улучшает аспирацию.
Серийно изготавливаемый полностью обработанный рабочий стол станка
Для тех, кто работает с чувствительными к царапанью материалами или с тяжелыми плитами или пакетами требуется обработанный напылением рабочий стол станка.
Управление - CADmatic 4 PROFESSIONAL
Специально разработанные производственные процессы для форматно-раскроечного оборудования:
· Легко изучаемый программный продукт с 3D- графикой в короткое время
· 19"-TFT-плоский дисплей с активным экраном
· Визуальная удаленная диагностика
Коротко о дополнительных возможностях для моделей 5-й серии
· Пиление и пазование плитного материала в обоих направления движения пильной каретки
· Программа оптимизации Schnitt Profi(t) обеспечивает еще большую производительность и эффективность станка и позволяет связь с системами ERP-/PPS
· Внутренние вырезки и резы для снятия напряжений
· Пневматический прирезной упор для чувствительных материалов со свесами по пласти
· Принтер этикеток
· Постформинг

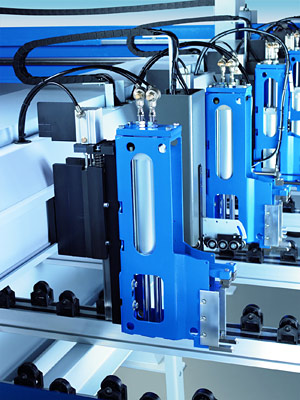

· Зажимные цанги для маленьких деталей
· Ручное или автоматическое управление угловыми резами
· Клапан щелевой для сброса обрезков
· Устройство закрытия проемов под зажимные цанги
· Мобильный стол с воздушной подушкой
· Алюмооксидированные накладки на рабочий стол
· Поворотный стол с воздушной подушкой
· Задние шторки защиты от пыли
· Стол с воздушной подушкой из нержавеющей стали
Коротко о дополнительном оснащении для моделей HPL 5-й серии
"2 в 1"
"2в1" - это два варианта загрузки в одном станке. Это фукционирует так: Надстолом загрузки находится программный толкатель с встроенной вакуумной системой присосок и толкателями. Это необходимо для того, чтобы на стол загрузки уложить чувствительные к царапанию, тонкие плиты или плиты, которые можно подавать сталкиванием со штабеля. Опционально можно обеспечить одновременное предварительное штабелирование и раскрой плит. Преимуществаl: "2в1" - это более быстро, экономит место и экономично.
· Микроподача для тонких плит и мокропротивоупоры С микроподачей обеспечивается загрузка пакетов на задний стол станка, с плитами минимальной толщиной 6 мм. Измерение толщины пакетов осуществляется посредством неизнашиваемой и необслуживаемой электромагнитной системой. По желанию можно дополнительно установить микропротивоупоры для того, чтобы подавать плиты минимальной толщиной до 3-х мм.
· Все под контролем - с помощью видеокамеры Для того чтобы большой станок 5-й серии был постоянно под контролем HOLZMA опционально предлагает видеокамеру для заднего стола станка, что повышает безопасность работы.
· Отдельная отражательная стенка Массивная отражательная стенка отделена от станочного основания. Это улучшает стабильность и прецизионность станка.
Фирма HOLZMA Plattenaufteiltechnik GmbH крупнейший производитель форматно-раскроечный станков. Эти станки свыше 40 лет выпускались для раскроя различных материалов. В ассортименте продукции находятся отдельные станки и угловые установки с ручной и автоматической загрузкой, а также большие установки с автоматической загрузкой и разгрузкой. Для компетентной работы заказчиков предоставляется программное обеспечение для управления станками и программы оптимизации, базирующиеся на различных платформах.
