Станки «БАРС-3» и «БАРС-3-1000» - инновации в лесопилении


Впервые станок «БАРС-3» был представлен на лесопромышленной выставке «Лесдревмаш – 2006» в Москве. Дебютировал станок с ошеломляющим успехом и быстро завоевал признание среди специалистов-лесопереработчиков.

В чем же причина популярности? Станок «БАРС-3» - это представитель нового поколения станков с микропроцессорным управлением, первый в мире автоматический угловой продольно-распиловочный станок.

Полностью автоматизировать процесс распиловки на угловом станке конструкторам «НПО БАРС» удалось, благодаря применению системы оптимизации раскроя пиловочника в сочетании с автоматической системой съема пиломатериала, гидрозагрузчиком бревна и дистанционным управлением движением портала.

Работа на станке требует минимальных ручных операций.Основная задача оператора – занести в базу программы «Оптима» необходимые заготовки, задать критерии расчета, а также геометрические размеры бревна.

С этого момента вся дальнейшая работа станка проходит под управлением специальных программ.

Программа «Оптима» способна выполнять сложнейшие математические расчеты, которые не под силу человеку. В считанные секунды программа оптимально разложит заготовки по всей кубатуре бревна, посчитает выход готового обрезного пиломатериала, количество заготовок по каждому варианту раскроя (радиальные, полурадиальные, тангентальные доски), а также покажет процент опилок и оставшегося горбыля.

Главное – программа не требует сортировки бревен по диаметрам. Программа «Оптима» рассчитывает оптимальную карту, индивидуальную для каждого бревна. После загрузки нового бревна на станок, оператор лишь вводит его геометрические размеры (диаметр вершины, диаметр комля, длина бревна), и программа готова считать.

В настоящее время угловые продольно-распиловочные станки «БАРС» - единственные в России, обеспечивающие наибольший выход доски радиального и полурадиального распила с одной установки пиловочника.

Станок начинает распиловку после расчета оптимальной карты по команде оператора.

Бревно закрепляется на неподвижной станине станка, по направляющим которой движется портал с пильными дисками.

Для удобства загрузки бревна используется гидрозагрузчик бревна.

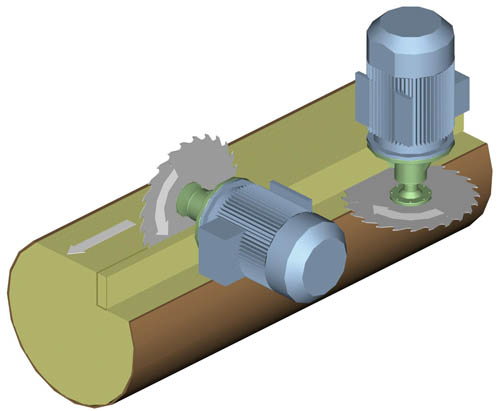

Распиловка бревна производится двумя дисками, расположенными в вертикальной и горизонтальной плоскостях, то есть используется так называемый угловой принцип пиления.



Принцип пиления


Перемещение дисков на заданный размер производится под контролем микропроцессорной системы управления и осуществляется согласно рассчитанной программой оптимизации карте раскроя в автоматическом режиме. Также следует отметить, что для удобства крепления и выравнивания бревна, разработчики применили гидравлическую систему.

Съем отпиленной доски производится автоматически обратным ходом портала на максимальной скорости. После съема доски цикл автоматического позиционирования дисков, подачи в распил повторяется.

Снижение влияния субъективного фактора на процесс распиловки, позволило конструкторам  повысить производительность и минимизировать трудозатраты.

Разработчики вложили в станок «БАРС-3» самый лучший опыт создания прикладных программ.

Для станков, работающих с системой оптимизации, разработана и успешно используется система «Мониторинг», которая позволяет осуществлять дистанционный, непрерывный и объективный контроль основных параметров работы станка и персонала, включая текущую информацию: время работы и простоя станка, распиленную кубатуру пиловочного сырья, выход обрезных пиломатериалов, горбыля и опилок.

«Мониторинг», как хороший бухгалтер, не пропустит ни одной доски без учета, а также отметит работу всех операторов и рабочих.

Кроме того, следует отметить последнее нововведение разработчиков: к опциям станка «БАРС-3» добавлено дистанционное управление движением портала, которое позволяет оператору на расстоянии осуществить запуск двигателя.

Достоинства  станка «БАРС-3» очевидны:
1.       Процесс распила автоматизирован: это дает возможность минимизировать трудозатраты, достаточно обслуживания одним оператором.
2.        Станок «БАРС-3» заменяет собой 2-3 станка, вследствие чего существенно снижаются требуемые площади, количество рабочих и энергозатраты.
3.       Небольшие габариты станка (ширина/высота/длина – 2,3/3/12,6, м) позволяют встраивать станок в поточные линии.
4.       Входящая в комплектацию программа «Мониторинг» обеспечивает 100% автоматизированный учет сырья, готовой продукции, работы станка и персонала, что также позволяет экономить на производстве пиломатериалов.
5.       Программа «Оптима», также входящая в комплектацию «БАРС-3», обеспечивает рациональный распил бревна, вариабельность при резке пиловочника, минимизирует отходы древесины.
6.       Использование программы «Оптима» обеспечивает:
·         повышенный выход обрезного пиломатериала в среднем до уровня   63–69% от общего объема пиловочника;
·         максимальный выход пиломатериала радиального распила до уровня 90% от общего выхода пиломатериала.
7.       Использование дисков с твердосплавными напайками,   а также высокая точность распила (±0,5 мм)   на выходе дает пиломатериал экспортного качества с превосходной геометрией, который дальнейшем используется в качестве заготовок для клееного бруса, мебельного щита, окон, паркета.

На данный момент  в серийное производство  запущен станок «БАРС-3-1000», позволяющий в автоматическом режиме распиливать бревно в диаметре  до 1000 мм.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ




«БАРС-3»

«БАРС-3-1000»

Диаметр пиловочника в автоматическом режиме, мм

100 - 700

100 - 1000

Диаметр пиловочника в ручном режиме, мм

100-800

100-1100

Длина пиловочника, мм

2000 - 6500

2000 - 6500

Максимальная глубина пропила, мм

180

180

Скорость подачи бесступенчатая,
м/мин

0 - 90

0 - 90

Точность распила, мм

± 0,5

± 0,5

Диаметр пильных дисков, мм

400 - 600

400 - 600

Установленная мощность электродвигателей,
кВт (двигатель 15 кВт/18,5 кВт 22 кВт)

37,5/44,5/51,5

37,5/44,5/51,5

Потребление э/энергии                                     (15 кВт/18,5 кВт/22 кВт), кВтч/м3

7/8/10

7/8/10

Габариты (ширина/высота/длина), мм

2300/3000/12600

2300/3000/12600

Масса станка и ЗИП (15 кВт/18,5 кВт/22 кВт), кг

4200/4218/4262

4200/4218/4262
